（1）需要对内网所有VLAN 间的流量设置统一的安全管理策略，允许VLAN 间流量的单向、双向访问或拒绝访问。

　　（2）保持现有网络架构不变，防火墙两侧接二层交换机，交换机直连服务器和用户。

　　（3）对于需要加强访问控制的流量由防火墙处理，而部分无须进行访问控制的流量则直接由交换机进行转发。

　　2. 网络规划与拓扑

　　根据实例的网络安全性需求及结合本单位网络的实际需求，共划分两个VLAN ：A 部门用户，VLAN 号为20 ；其他部门用户，VLAN 号为10。

　　本例中采用的主要网络设备为：天融信网络卫士NGFW4000 系列防火墙、Cisco 3560G 二层交换机和中兴ZTE ZXR10 2826S 二层交换机。

　　天融信网络卫士防火墙在二层交换机协助下通过Trunk 进行连接，并将不同的VLAN 子接口放在不同的区域中，通过策略来控制VLAN 之间流量访问。

　　为了提高流量的吞吐量，可以在交换机和防火墙间通过千兆以太网捆绑通道相连，提高网络的带宽和可靠性。

　　网络拓扑图如图1 所示，其中，Cisco 3560G 二层交换机为核心交换机；中兴ZTE ZXR10 2826S 二层交换机为A 部门接入交换机；天融信NGFW4000 防火墙为基于VLAN 的内网防火墙。这是因为A 部门的数据比较重要，出于保密需要，要防范内网用户，所以在A 部门的网络VLAN 出口加装防火墙B，并配置相应的策略，以抵御内网不良用户的攻击。

　　图1 网络拓扑图

　　防火墙A 为对外网防火墙，配置和原理不是本文讨论的重点，在此不再叙述。

　　3. 实例应用中的难点

　　实例中内网防火墙B 的配置和应用是关键，先前由于忽视了天融信NGFW4000 系列防火墙为基于VLAN 应用的防火墙，配置网络参数时没有考虑VLAN 的配置，所以在应用中遇到了不少困难。

　　困难一：将此防火墙等同于一般网络的防火墙，没有仔细查阅相关的技术资料，误将此防火墙端口的Access 模式理解为交换机的透明交换模式，造成网络不通。

　　困难二：在花费大量时间后，笔者抱着试一试的心态采用防火墙端口的Trunk 模式，但没有在内网防火墙A 中定义正确的A 部门VLAN 号，网络仍然不通。

　　实例中防火墙与交换机的具体配置

　　一、基于防火墙端口Trunk 模式应用的配置

　　1. 天融信NGFW4000 配置

　　第一步： 在防火墙“网络”→“物理接口”选项中，设置端口Eth1、Eth2 为“Trunk”模式，所示。

图2设置端口为Trunk 模式（3）

　　　　图3 设置端口为Trunk 模式（2）

　　其中，Native 表示Trunk 端口的默认VLAN ID。由于Trunk 端口属于多个VLAN，所以需要设置默认VLANID，以便在该交换接口接收到没有标记的报文时，该Trunk 端口将此报文发往默认VLAN ID 标识的VLAN。

　　VLAN 的范围表示该Trunk 接口属于哪些VLAN，即允许哪些VLAN 通过。本实例只要求VLAN 20 通过。

　　1 ～ 20 表示属于VLAN 1 到20 ；或1，10 表示属于VLAN 1 和VLAN 10 ；Trunk 类型选择“802.1q”， 因为与其互联对应的思科交换机的协议选择的是“dot1q”。

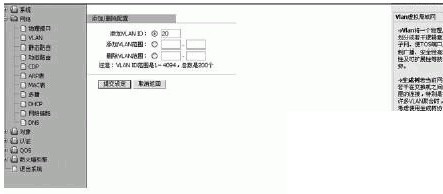

　　第二步：在防火墙“网络→ VLAN”选项中，定义A部门为VLAN 20，如图4 所示。

　　第三步：将防火墙端口Eth1、Eth2 划分到VLAN 20 中，如图5 所示。

　　图5 将防火墙端口划分为VLAN 20 中

  　2.Cisco 3560G 配置

　　Switch（config）#vlan 10 /定义VLAN 10Switch（config）#int GigabitEthernet0/2Switch（config-if）# switchport access

　　vlan 10 /将交换机第2端口划分到VLAN 10中，接其他部门用户的交换机。

　　Switch（config）#vlan 20 /定义VLAN 20Switch（config）#int GigabitEthernet0/1

　　Switch（config-if）# switchport modetrunk /交换机第1端口设置为Trunk模式

　　Switch（config-if）# switchport trunkencapsulation dot1q /交换机第1端口封装dot1q协议。通过接外网防火墙A连接路由器，在路由器上设置VLAN 10和VLAN 20的子接口，为VLAN之间设置直接路由。

　　Switch（config）#int GigabitEthernet0/24

　　Switch（config-if）# switchport mode

　　trunk /交换机第24端口设置为Trunk模式，接内网防火墙B的Eth1口，此时内网防火墙B的Eth1口设置为Trunk模式。

　　Switch（config-if）# switchport trunkencapsulation dot1q /交换机第24端口封装dot1q协议。

　　3. 中兴ZXR10 2826S 交换机配置

　　zte（cfg）#set vlan 20 en /定义VLAN 20zte（cfg）#set port 1-23 pvid 20 /将交换机的1～23端口划分到VLAN 20中。
