某单位应急指挥中心，包括指挥大厅40m(宽)×10m(高)、办公区(单层、矩形、宽40m、纵深20m)、会议区(单层、矩形、宽40m、纵深20m)。三个功能区建成后，用户作为7*24小时办公场所，需实现办公、监看、展示、分析、研判等功能。
　　项目包括的子系统：
　　屏幕综合显示系统、坐席协作矩阵系统、音频扩声系统、智能控制系统、指挥调度通讯系统、视频会议系统、会议室办公系统、安防监控系统。
　　系统图纸：
　　1、应急指挥大厅音视频及指挥调度系统拓扑图

　　2、办公区音视频系统拓扑图

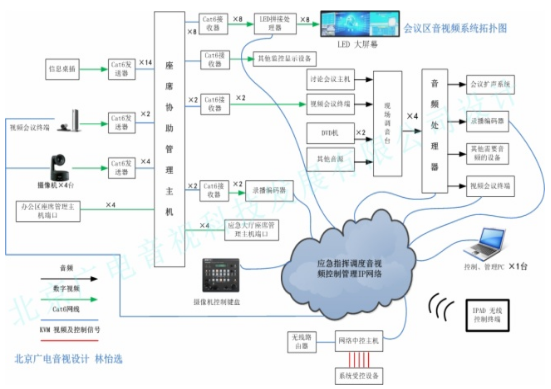

　　3、会议区音视频系统拓扑图

　　4、应急指挥音视频互联系统图

　　屏幕综合显示系统
　　指挥大厅选用DLP拼接屏作为主屏幕，在指挥大厅主屏幕右两侧分别2台100寸以上LCD显示屏，作为主显示设备的补充。会议室选用LED屏作为会议室主屏幕。办公区放置2台以上80寸流动电视。

　　坐席矩阵系统
　　在应急指挥大厅中，坐席管理系统的作用是高清视频信号切换、传输、KVM坐席远程管理控制。输入及输出端分别采用Cat6发送器以及接收器来实现高清视频信号和KVM信号的远程传输。三个功能区的视频互联通过主机与主机之间4根网线环形链接来实现。

　　音频扩声系统
　　系统包括音箱、话筒、信息插座、音视频播放器、音频处理系统等设备。音频扩声场景包括主席台讲话、新闻发布会、视频会议、本地会议、日常办公、电影播放、联欢晚会。会议区和办公区的扩声只考虑一般的视频会议扩声和本地会议扩声。
　　三个功能区的音频互联互通是通过网络音频DANTY协议来实现!
　　智能控制系统
　　系统具备对音视频系统的设备开关、信号调取、信号控制功能，具备对窗帘、灯光、空调等设备的集中控制能力。软件控制界面简洁、美观，可根据客户需要进行个性化设置。
　　指挥调度通讯系统
　　系统包括调度服务器、录音服务器、视频转发服务器、录像服务器、交换机、调度台、网关、话机等设备。系统支持多方电话会议、强插、强接、录音、转接、一键组呼等功能，支持连接有线电话机、手机、卫星电话等通讯设备。系统需同时支持视频监控、视频会商、单兵、预案、GIS等系统接口协议，可实现与第三方业务平台的联动，实现对通信调度、视频调度、GIS调度、录音录像和应急广播等功能模块的综合接入、统一操作管理;服务器支持N+1热备，保障系统运行的可靠性。系统需满足指挥调度、视频图像调用、监控点音视频联动、基于GIS平台应用、应急音视频混合会商以及信息发布等应用场景。
　　会议办公系统
　　系统包括电子桌牌、升降屏、话筒、投影机等设备的安装和调试。系统具备视频信号播放、无纸化办公、投票表决等功能，可与其他区域会议室召开视频会议，可与指挥大厅实现音视频交互操作。
　　视频会议系统
　　系统包括高清摄像机、视频会议终端、电视墙服务器以及相关安全控制设备。
　　安防监控系统
　　系统包括视频监控、门禁准入系统、防闯入系统。
　　三个功能区效果图片：
　　会议区

　　办公区

　　应急大厅
