　　一、DLP拼接屏解决方案概述
　　随着我国国民经济的高速发展，众多行业（公安、交警、电信、银行、证券、通信、交通、建筑、卫生、机场、军队等以及企事业单位）对于终端显示设备的要求朝着大型化、高清晰化方向发展。先进的大屏幕显示设备及视听电子集成系统形成一个庞大的需求缺口，人类在显示设备上对于更大视野的追求是永无止境的，大屏幕显示市场需求近几年也在高速增长。

　　DLP大屏幕显示系统用于显气象变化、检测、分析调度情况,全天候运行，可以将监控视频和GPS定位图像信息完全实时显示到大屏幕上，作为各个地区道路交通监控用途，提供实时的视频监控图像和录像回放，兼用作视频会议，作为公共交通治安监控的平台提供实时的视频监控信息，并提供与市公安局同布的警情信息，设备作为重要会议信息显示用途,作为指挥中心显示系统的核心。

　　根据以上用途，本设计是结合气象局自身特色，本着经济、实用、安全、便利原则提出的一整套DLP拼接屏解决方案。它利用国际最卓越的DLP数字背投系统，结合欧帝科技有限公司的无缝拼接技术、信号切换技术、纯数字化拼接技术、无损远程传输技术、图像拼接处理技术、网络解码技术等综合应用组成一套功能多样化、控制智能化、操作先进化的综合管理系统平台。

　　DLP技术是一种独创的、采用光学半导体产生数字式多光源显示的解决方案。 它是可靠性极高的全数字显示技术，能在各类产品，如大屏幕数字电视、公司/家庭/专业会议投影机和数码相机(DLP Cinema))中提供最佳图像效果。同时，这一解决方案也是被全球众多电子企业所采用的完全成熟的独立技术。自1996年以来，已向超过75 家的制造商供货500多万套系统。

　　二、DLP拼接屏解决方案设计原则
　　1）实用性
　　DLP投影单元的光学机芯采用完全防尘的气密式结构,符合IPX5的防尘标准，具有微米级防尘能力，确保长时间使用机芯内部无灰尘；，根本上杜绝了内部光学通道的灰尘积累对投影光学显示清晰度的影响，确保长期显示性能不下降；
　　系统各类调试、操作与控制均采用屏幕菜单形式，界面友好，操作方便灵活，易于掌握，并设置不同操作权限以防止非法操作；
广泛地支持各种规格的RGB和视频信号显示。如不同分辨率（640×480～1920×1200）的计算机信号，支持各种制式的视频信号（可显示录像机、摄像机、DVD、实物投影仪等）；
　　支持整屏、分屏显示，支持虚拟屏。可灵活开启显示“窗口”，自定义“窗口”尺寸，画面能够自由缩放、移动、漫游，不受物理拼缝的限制。

　　2）先进性
　　DLP投影单元，采用最新进的技术用于各行各业亮度更高，并具有超长寿命响应全球绿色环保设计。
　　采用先进成熟的技术和设备，要满足当前的需求，能兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来业务的发展和技术升级的需要。
　　采用DDR控制芯片控制的新一代具有12°偏转角度的DMD芯片，符合当今DLP显示技术的最新发展潮流，技术成熟；
　　拥有多项独创技术，如多重防尘机芯采用完全防尘的气密式结构,符合IPX5的防尘标准，具有微米级防尘能力，确保长时间使用机芯内部无灰尘；箱体：CUBE机芯室隔离构造,采用光隧道技术，完全隔离设备空间和光路空间，大幅度减少屏幕上的灰尘附着及静电导致的污染；ODIN OW-L单元拥有双CPU，数据平行分散处理,运算处理快如闪电，不同CPU分管不同系统功能，双CPU之间交流合作,最大限度提高系统反应速度。

　　3)可持续性
　　技术选型除了考虑先进、实用，还必须考虑系统接口的可持续性发展设计。
　　考虑系统技术的先进、实用、稳定及易维护性等还可持续性发展设计。
　　系统设计模块化，并预留扩展能力，以满足全线规划范围内的扩展需要。
　　显示单元模块化层叠设计，增加显示面积只需增加显示单元。控制系统将信号切换和图像控制显示模块分开设计，即使系统有大的改动，也只需要对其中单独一个部件进行更改，而不会影响整套系统。

　　4）开放性和标准性
　　我们在设计中选用的技术为业界最新的LED冗余点阵光源DLP投影单元，系统也是合理及响应招标要求，并根据相关依据设计出适合本项目最完整的方案。
可靠性和稳定性
　　应从系统结构、技术措施、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
　　DLP投影单元采用Odin提供的产品，采用先进的第三代DLP技术和工业级板卡集成，能确保系统长期稳定的工作，能够适应7×24小时连续运行的需要；
　　系统结构简单合理，如合理散热通风结构、内藏式布线槽、型材结构箱体；
　　设计寿命要求达到100000小时及以上，保证系统10年基本不需更换备件（色轮、风扇等部件的寿命已经达到10万小时；
　　具备各种级别的故障报警、诊断功能，便于诊断、维护。

　　5） 可扩展性和易维护性
　　Odin的显示单元具有强大的智能化技术，包括智能亮度调整、智能色彩调整、自动故障显示（预警）、智能亮度调整、智能色彩调整的技术，保证整个显示墙在运行使用中无需任何的人工调整，大大减少了操作人的工作量和成本。
　　Odin的显示单元具有超长的设计寿命（100000小时），确保整个显示墙在运行使用过程中，无需更换任何备件。
　　支持网络化管理，支持中文界面，充分考虑到系统设备的安装、配置、操作方便等特点，又有较强的网络管理手段，合理配置和调整系统负载、监视系统状态、控制系统运行。
　　系统采用模块化结构设计，确保在线更换、拆装和维护方便。

　　三、DLP拼接屏解决方案配置

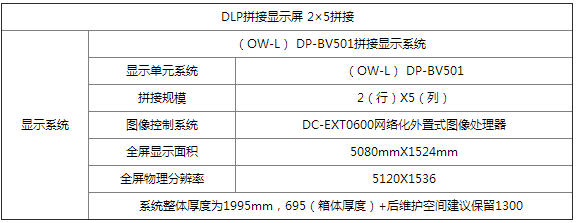

　　1）拼接显示规模

　　2）立面尺寸图

 单位：毫米（mm）
                           显示单元底座可调，建议保留800mm

　　3）侧面尺寸图

单位：毫米（mm）
                          显示单元底座可调，建议保留800mm
              后维护空间建议保留1300mm

　　4）系统拓朴图

　　本方案所设计的大屏幕拼接系统，由10台OW-L 50英寸1024*768分辨率的背投显示单元，1套Odin DC-EXT0600网络化外置式图像处理器5套显示单元底座等组成。
   整套图像处理系统，可同时处理4路数字高清信号；4路模拟信号；4路视频信号和10路数字信号的输出。所有输入信号可任意大小、任意漫游显示，并可根据需要简单的实现输入输出信号的扩展。
　　所有输出信号均转化为10路HDMI信号然后连接显示单元上，由于整个传输过程为全数字光传输，无任何信号损失，保证图像显示的质量。

  5）信号显示图例
  图1：每个单元显示一路计算机信号或视频信号。还可实现单屏计算机信号单屏4画面。

　　图2：可实现MXN拼接。可根据实际需要调整和移动画任意位置和任意尺寸，不局限于边框，不受物理拼缝限制。

　　图3：视频信号、RGB信号、DVI信号、均可以任意缩放、跨屏、叠加、漫游。可根据实际需要调整和移动画任意位置和任意尺寸，不受物理拼缝限制。

　　图4：可根据实际需要可将1*4大屏拼接看做一个虚拟屏幕，整个屏幕显示一路视频信号或计算机信号。
